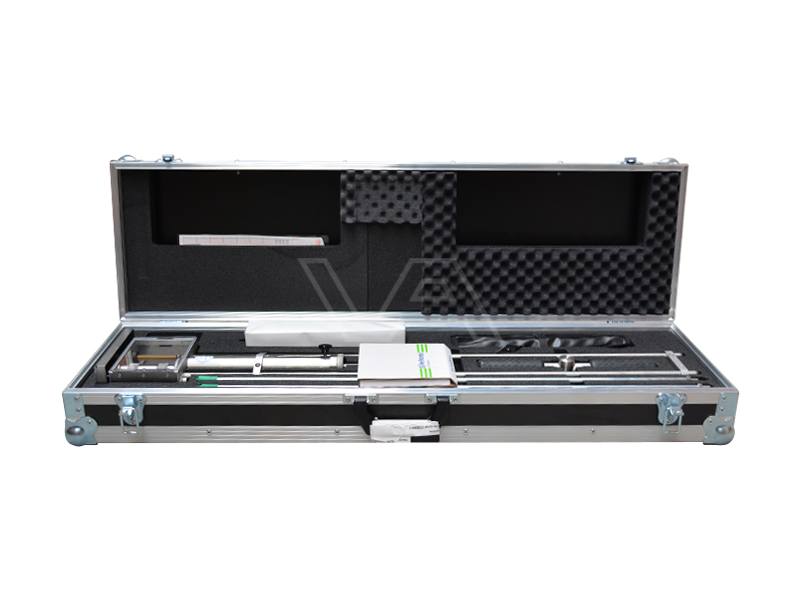

Penetrograaf
- Artikelnummer: 101430 | Overige Meetapp.
- Merk: Eijkelkamp
- 4.700,00
- 3.995,00
- 4.833,95 incl. btw
- Voor metingen tot 0,8 meter diep
- Zelfregistrerend op registratiekaart
- Meetbereik tot 5000 kPa
| Gratis verzending |
| Meet snel en gemakkelijk de penetratieweerstand van de bodem | |
| Legt deze gegevens bovendien vast | |
| Biedt een enorm meetbereik | |
| Zelfschrijvend, dus gebruiksvriendelijk |
Omschrijving Penetrograaf
Omschrijving Penetrograaf
Zoek je een apparaat dat niet alleen de penetratieweerstand van de bodem meet maar deze ook vastlegt, dan is een penetrograaf ideaal. Dit handige sondeerapparaat schrijft de meetgegevens namelijk op speciaal grafiekpapier.
Penetrograaf met een enorm meetbereik
De penetrograaf kent een flink meetbereik. Met de verschillende penetratieconussen en sondeerstangen kun je metingen verrichten tot op een diepte van maar liefst 80 centimeter. Het meetbereik loopt op tot maar liefst 5000 kN/m2 (= 5 MPa). Daarnaast kun je met dit speciale bodemdrukinstrument continumetingen verrichten, waarbij elke laag van het bodemprofiel tot een diepte van 0,8 m op het recorderpapier wordt gemarkeerd.
Penetrograaf set is zelfschrijvend
De belangrijkste reden om voor een penetrograaf te kiezen, is dat deze zelfschrijvend is. Dit houdt in dat tijdens de metingen de gegevens direct grafisch worden vastgelegd. Hiermee wordt de hoeveelheid nawerk enorm teruggedrongen. De gegevens kunnen onmiddellijk worden overgenomen en zijn gemakkelijk vast te leggen.
Penetrometer registrerend is zeer handig

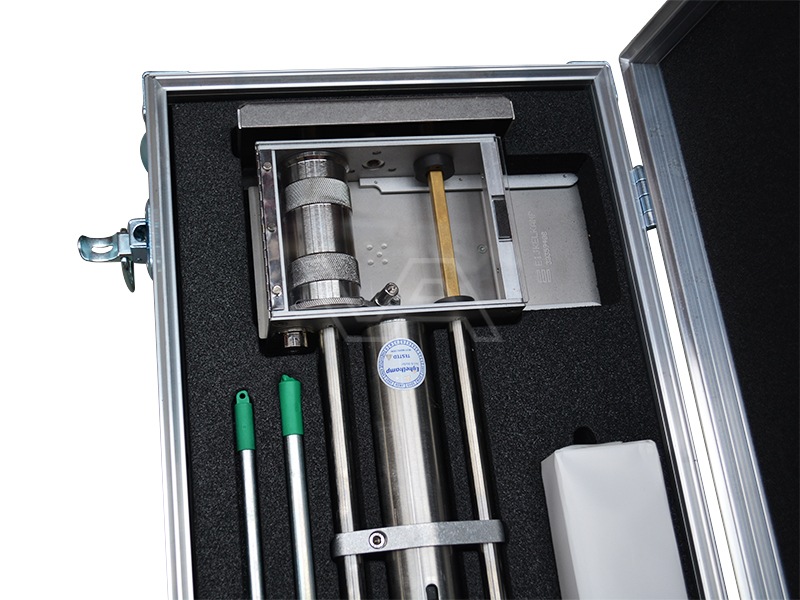

De werking van dit meetinstrument is zeer gemakkelijk. Het principe van de metingen is gebaseerd op het indrukken van een gekalibreerde veer, terwijl het grafiekpapier door de recorder gelijktijdig wordt voortbewogen in verhouding tot de diepte van de sonde. Dankzij de met alcohol gevulde, opgehangen waterpas kun je zeer eenvoudig controleren of de sondeerstang en de conus verticaal in de grond dringen. Deze doordringing moet namelijk zo verticaal mogelijk gebeuren, opdat de druk en de wrijving op de sondeerstand zo laag mogelijk wordt gehouden.
Toepassingen van de penetrograaf
De penetrograaf kan voor vele werkzaamheden worden ingezet. Hierbij valt de denken aan:
- Algemene bodemkundige onderzoeken (bijvoorbeeld voor profielbeschrijvingen, voor het verkrijgen van gegevens betreffende de geschiktheid van bodems)
- Controleren van de geschiktheid van kunstmatig gecompacteerde bodems voor voetpaden of verkeerswegen
- Controleren van kunstmatige compacteringen (bijvoorbeeld in met zand gevulde greppels)
- Controleren van de draagkracht bij het installeren van ondergrondse tanks
- Aantonen van gecompacteerde (mogelijk ondoordringbare) ondergrondse lagen (zoals lagen die zijn gecompacteerd onder de ploegdiepte)
- Onderzoek naar slechte groei-omstandigheden, met inbegrip van de groei-omstandigheden voor bomen in stedelijke straten en parken
- Onderzoek naar het verband tussen de intensiteit waarmee bepaalde gewassoorten wortelschieten en de penetratieweerstand van de aanwezige bodemlagen
Direct meebestellen
- Originele registratiekaarten van Eijkelkamp
- Maar liefst 250 kaartjes per pak
- Dé aanvulling op je Penetrograaf
- Dekking in heel Nederland
- Batterijduur 5-10 jaar | 20-150 meter nauwkeurig
- Prijs per stuk bij afname 1-10 stuks
Specificaties Penetrograaf
| Penetrometer | |
| Conushoek | 60 ° |
| Maximale kracht | 5000 @ 1 cm² kPa |
| Maximale meetdiepte | 0.8 meter |
| Vastlegging meetwaarden | Automatisch |
| Meetnauwkeurigheid | < ± 4 procent |
| Bereik conusoppervlak | 1,2,3.3,5 cm² |
| Meetbereik | 0 - 5000 kPa |
| Afleesnauwkeurigheid | 2 procent |
| Gemeten parameters | Indringingsweerstand |
| Registratietype | Analoog |

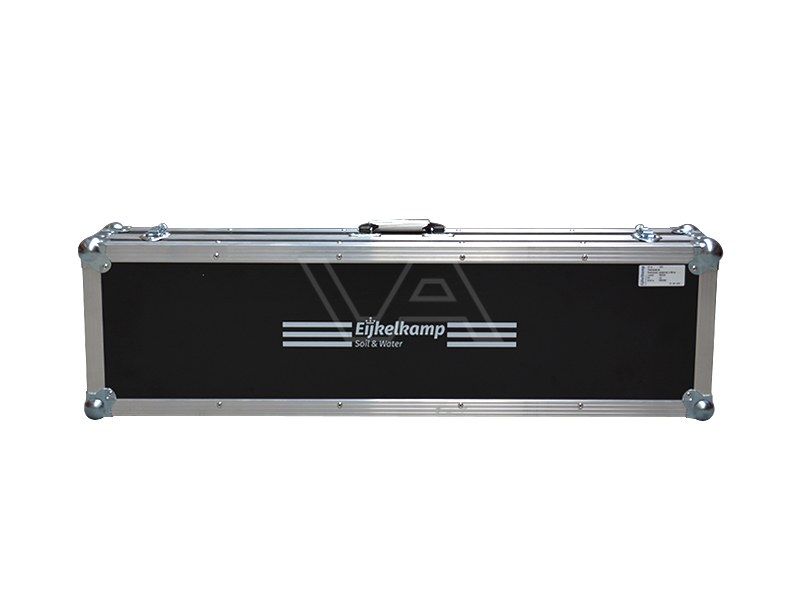

| Verpakkingsafmetingen | 117 x 29 x 23 cm |
| Gewicht | 15 kg |
